Diferenciales autorrearmables | Índice de contenidos
Las instalaciones eléctricas actuales han cambiado por completo respecto a las de hace unos años.
Hace no demasiado tiempo era raro encontrar este tipo de problemas. Hoy, sin embargo, son cada vez más habituales.
La presencia creciente de:
- climatización inverter,
- iluminación LED,
- electrónica de potencia,
- automatización,
- fotovoltaica,
- y cargadores de vehículo eléctrico
ha provocado que muchas instalaciones trabajen en condiciones mucho más complejas que las de hace 15 o 20 años.
Y eso tiene una consecuencia clara:
cada vez son más frecuentes los disparos diferenciales intempestivos.
En muchos casos no existe una avería grave real. El origen suele estar relacionado con:
- armónicos,
- pequeñas fugas acumuladas,
- perturbaciones transitorias,
- ruido eléctrico,
- sobretensiones,
- o protecciones mal adaptadas al comportamiento real de la instalación.
El problema aparece cuando esos disparos dejan:
- viviendas sin suministro,
- cámaras frigoríficas desconectadas,
- sistemas domóticos fuera de servicio,
- o negocios completamente parados hasta que alguien rearma manualmente el cuadro.
Aquí es donde el diferencial autorrearmable empieza a tener verdadero sentido.
Pero también es donde aparecen muchos errores.
Porque instalar un diferencial autorrearmable sin entender realmente el comportamiento eléctrico de la instalación puede convertir una buena solución en un simple parche.
¿Qué es un diferencial autorrearmable?
Un diferencial autorrearmable es un dispositivo de protección eléctrica capaz de reconectar automáticamente la instalación después de un disparo diferencial, siempre que las condiciones vuelvan a ser seguras.
Su función no es “evitar que salte el diferencial”.
Su objetivo real es recuperar el suministro automáticamente cuando el disparo ha sido puntual o transitorio.
A diferencia de un diferencial convencional, incorpora:
- un sistema motorizado de rearme,
- electrónica de control,
- y mecanismos de verificación antes de reconectar.
Esto resulta especialmente útil en instalaciones donde una pérdida prolongada de suministro puede provocar incidencias importantes:
- alimentos descongelados,
- sistemas de alarma fuera de servicio,
- automatismos detenidos,
- o interrupciones operativas innecesarias.

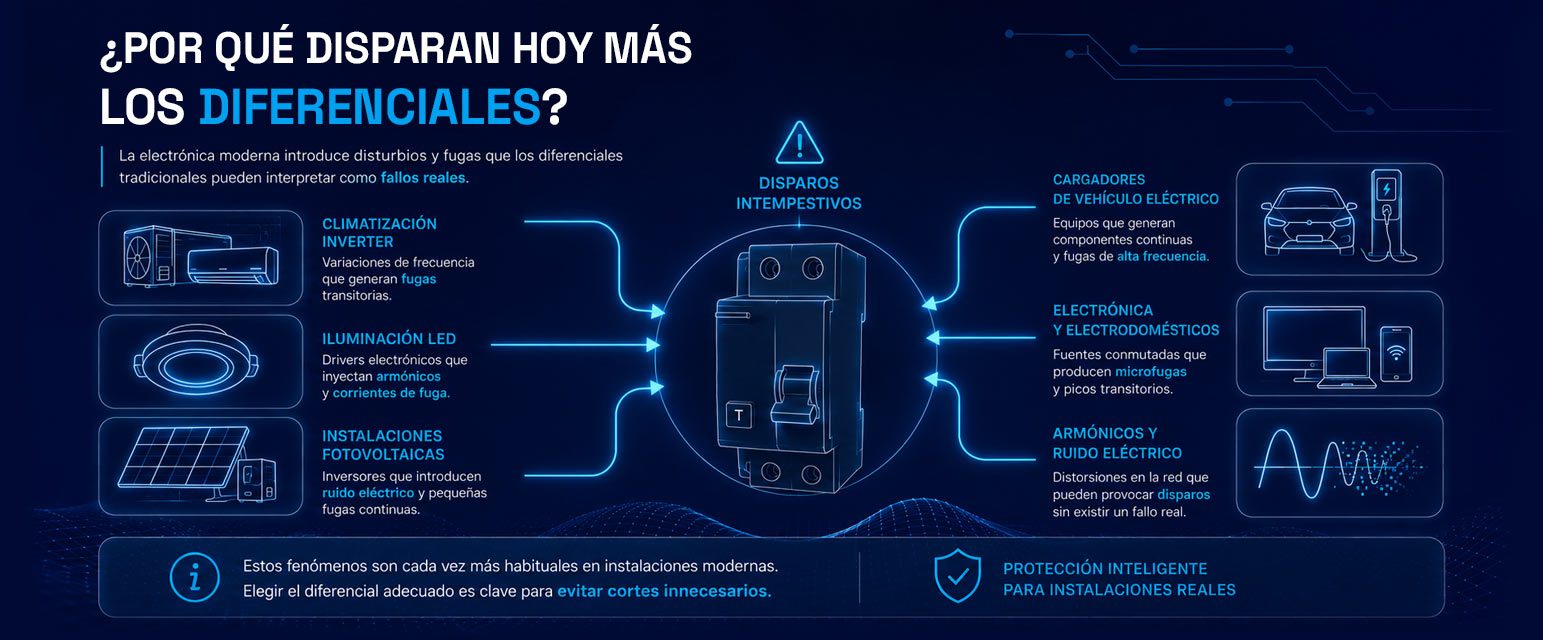

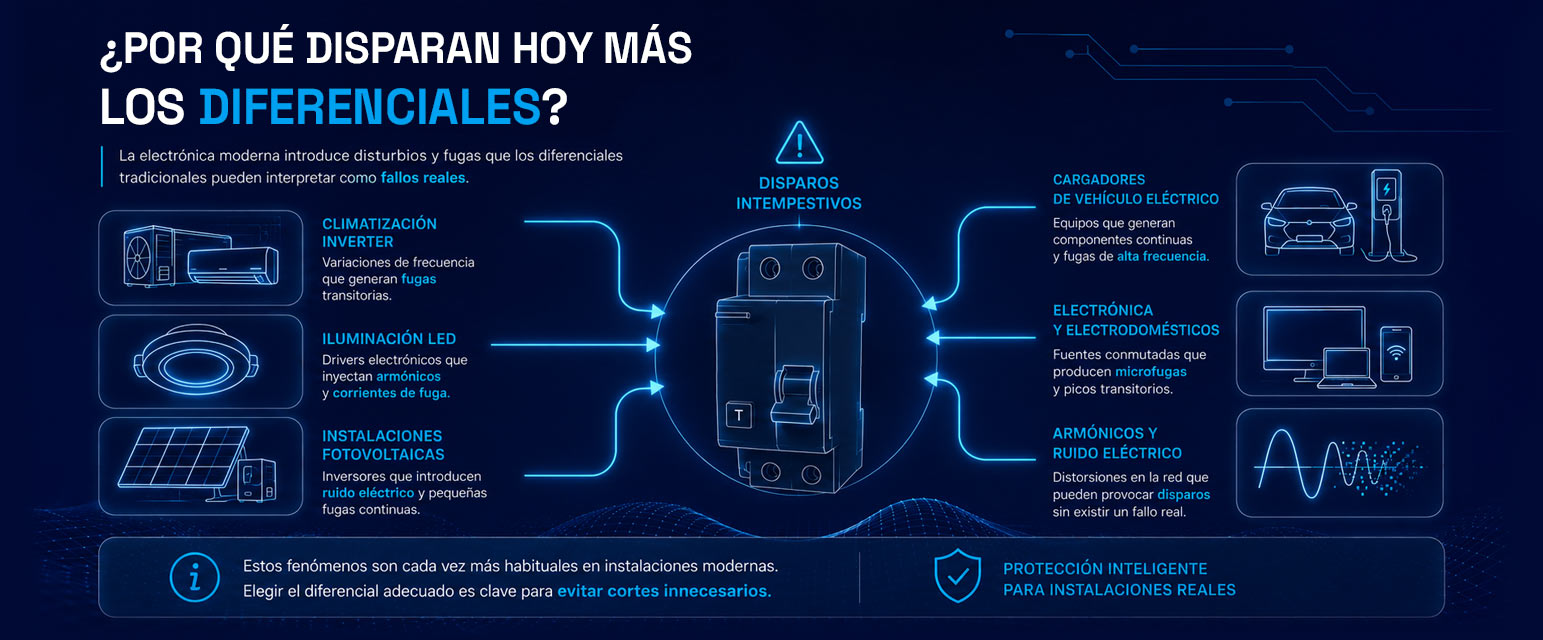

¿Por qué saltan cada vez más los diferenciales?
Hace años, la mayoría de instalaciones trabajaban con:
- iluminación convencional,
- pequeños motores,
- y electrodomésticos básicos.
Hoy el escenario es completamente distinto.
Muchos cuadros eléctricos actuales siguen trabajando con protecciones pensadas para instalaciones de hace 20 años, pero alimentando sistemas mucho más complejos.
Actualmente convivimos con:
- variadores,
- fuentes conmutadas,
- inversores,
- automatización,
- electrónica sensible,
- y equipos que generan corrientes residuales mucho más difíciles de gestionar.
Todo ello genera:
- perturbaciones,
- armónicos,
- pequeñas fugas acumuladas,
- y comportamientos eléctricos completamente distintos a los de antes.
Uno de los errores más habituales que seguimos encontrando es mantener diferenciales tipo AC en instalaciones con electrónica moderna.
Síntomas reales que cada vez vemos más
- El diferencial salta por la noche sin motivo aparente.
- Dispara únicamente cuando llueve o hay humedad ambiental.
- La instalación funciona bien durante semanas y dispara de forma puntual.
- El diferencial empezó a saltar tras instalar placas solares.
- El cargador VE provoca disparos aleatorios.
- Una segunda residencia queda días enteros sin suministro.
En muchas ocasiones no existe una avería permanente real.
De hecho, cada vez es más habitual encontrar instalaciones que:
- cumplen reglamento,
- funcionan aparentemente bien,
- y aun así sufren disparos esporádicos relacionados con perturbaciones o cargas electrónicas modernas.
Cómo funciona realmente un diferencial autorrearmable
Cuando el diferencial detecta una fuga o anomalía:
La protección dispara.
- El sistema espera un tiempo de seguridad.
- Analiza el estado de la instalación.
- Comprueba que las condiciones son seguras.
- Realiza el rearme automático.
Si el problema persiste:
- bloquea nuevos intentos,
- mantiene la instalación desconectada,
- y evita reconexiones peligrosas.
Secuencia progresiva de rearme
Muchos equipos trabajan mediante intentos progresivos:
- Primer intento → ~10 segundos.
- Segundo intento → ~60 segundos.
- Tercer intento → ~300 segundos.
Si el diferencial continúa disparando, el sistema deja de rearmarse automáticamente.
El objetivo no es forzar la reconexión, sino mantener la seguridad de la instalación.
Dependiendo del fabricante y del modelo, algunos equipos incorporan:
- rearme inteligente,
- supervisión de aislamiento,
- verificación previa,
- o limitación avanzada de intentos.

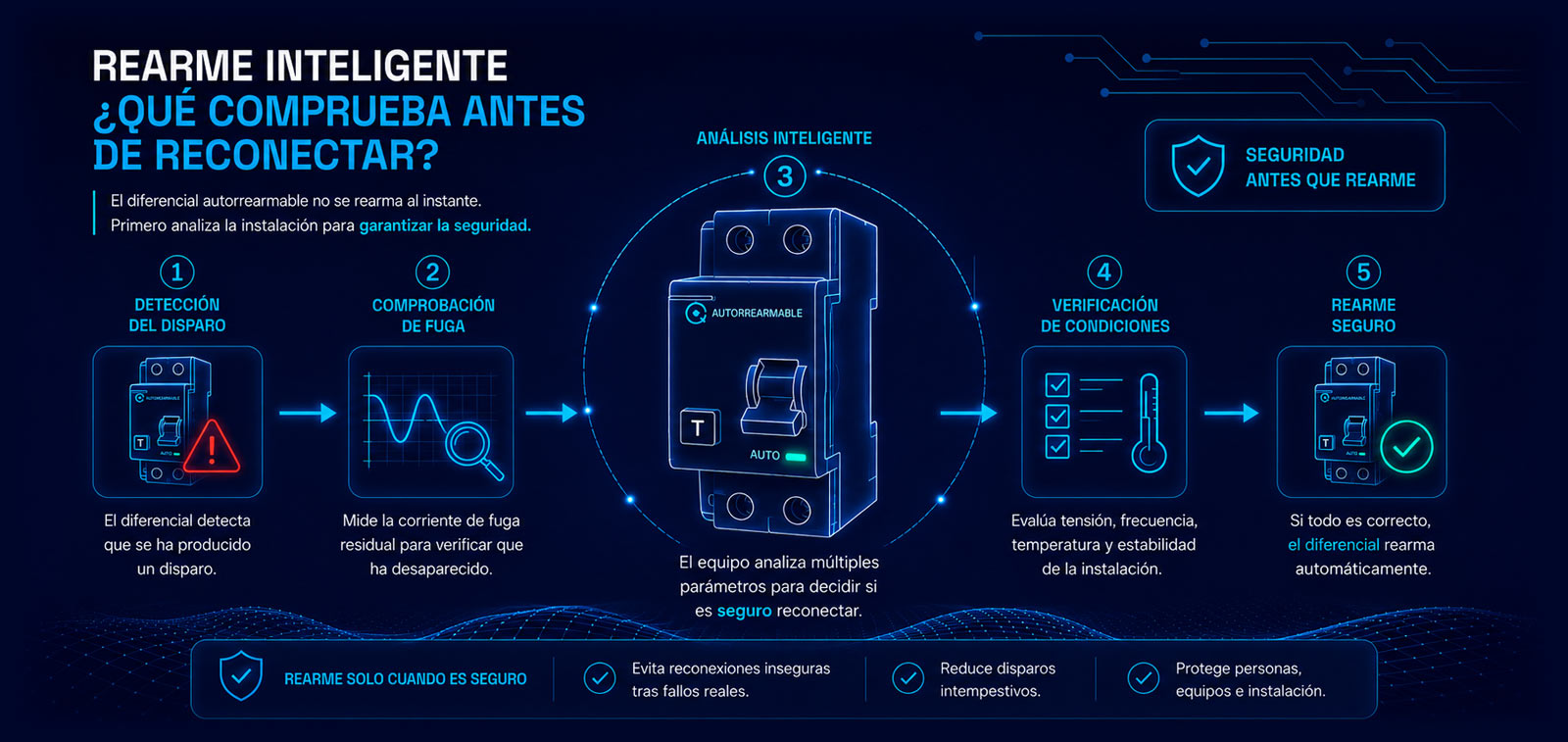

Qué comprueba antes de reconectar
Aquí es donde realmente aparecen las diferencias entre soluciones básicas y equipos profesionales.
Los sistemas más avanzados no se limitan a esperar unos segundos antes de reconectar.
Antes del rearme verifican:
- estado del aislamiento,
- posibles fugas persistentes,
- presencia de derivaciones,
- y condiciones generales de seguridad.
Algunos modelos realizan pequeñas comprobaciones eléctricas previas mediante corrientes de prueba completamente seguras.
Si detectan una anomalía:
- bloquean el rearme,
- mantienen la instalación desconectada,
- y evitan una reconexión insegura.
Y aquí conviene recordar algo importante:
Un diferencial autorrearmable nunca debe sustituir una revisión profesional de la instalación.
Su función es recuperar el suministro cuando el disparo ha sido puntual o transitorio, no ocultar averías permanentes.

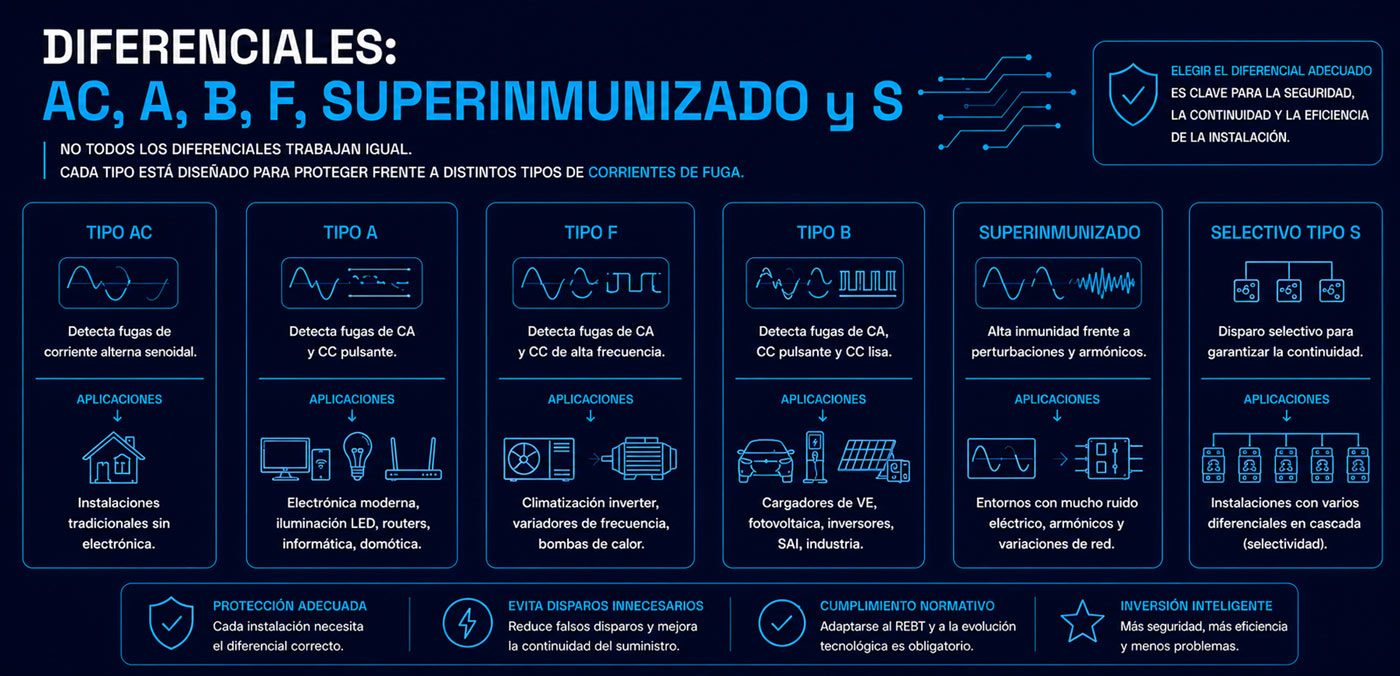

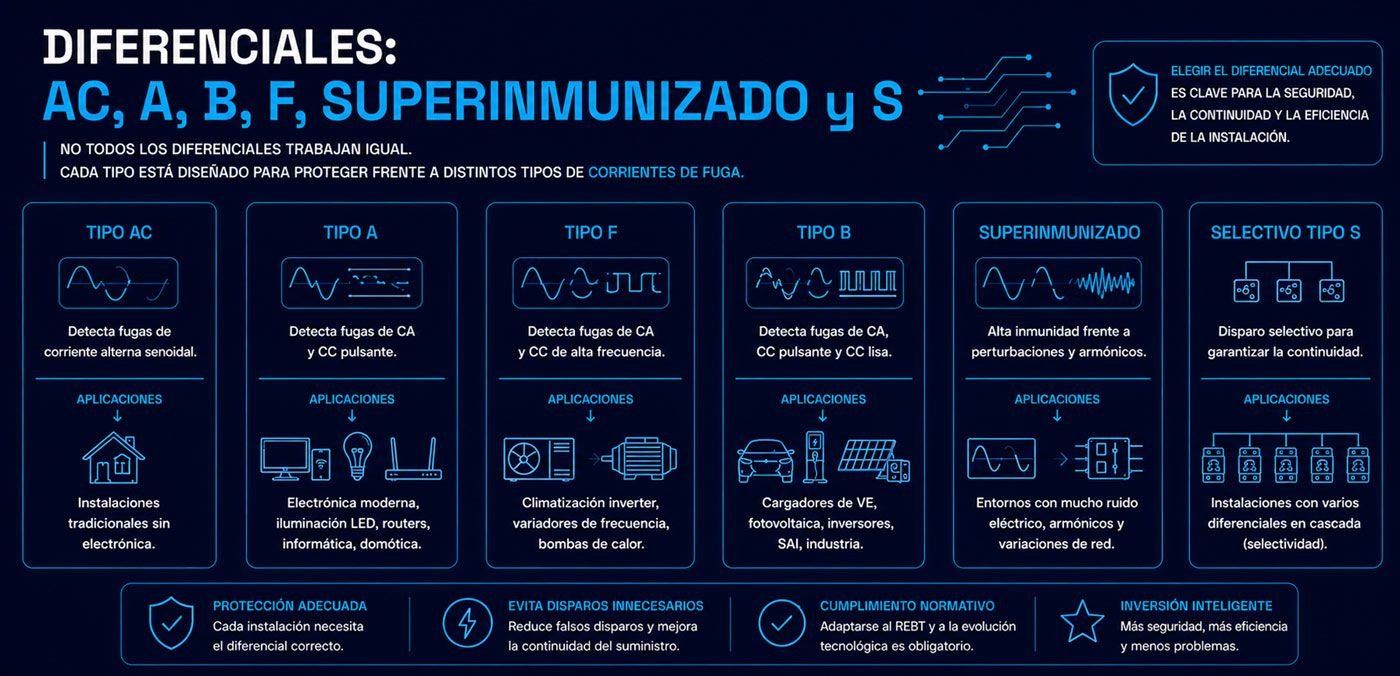

Diferencial tipo AC, tipo A, tipo F y superinmunizado
Uno de los problemas más habituales en instalaciones actuales es la elección incorrecta del tipo diferencial.
Muchas instalaciones siguen utilizando diferenciales tipo AC diseñados para escenarios eléctricos mucho más simples que los actuales.
Diferencial tipo AC
Adecuado para:
- instalaciones tradicionales,
- cargas simples,
- y entornos con poca electrónica.
Actualmente puede resultar demasiado sensible frente a determinadas perturbaciones.
Diferencial tipo A
Preparado para trabajar correctamente con:
- electrónica moderna,
- variadores,
- cargadores VE,
- e inversores.
En muchas instalaciones actuales suele ser la base mínima recomendable.
Diferencial tipo F
Diseñado para trabajar mejor con:
- variadores,
- climatización inverter,
- motores electrónicos,
- y cargas con frecuencias variables.
Puede resultar especialmente interesante en instalaciones con electrónica más compleja.
Diferencial superinmunizado
Aquí conviene aclarar algo importante:
“Superinmunizado” no es exactamente un tipo diferencial como AC, A o F.
Se trata de una característica de inmunización mejorada frente a:
- armónicos,
- perturbaciones,
- ruido eléctrico,
- y disparos intempestivos.
Por eso podemos encontrar diferenciales tipo A o tipo F con comportamiento superinmunizado.
“Superinmunizado” hace referencia al nivel de inmunización frente a perturbaciones, no a un tipo funcional equivalente a AC, A o F.
Esta tabla es orientativa. La elección definitiva debe ajustarse a las características reales de la instalación, normativa aplicable y especificaciones del fabricante.
Errores habituales en instalaciones actuales
Instalar tipo AC en instalaciones con electrónica moderna
Probablemente el error más habitual actualmente.
Especialmente en instalaciones que posteriormente incorporan:
- fotovoltaica,
- cargadores VE,
- climatización inverter,
- o automatización.
Utilizar un autorrearmable para ocultar una avería
Esto sigue ocurriendo con demasiada frecuencia.
Si existe:
- humedad,
- una derivación,
- un aislamiento deteriorado,
- o una fuga permanente,
el problema no es que “salte el diferencial”.
El problema es la instalación.
No revisar sobretensiones
En muchas instalaciones de Málaga, Vélez-Málaga, Motril y otras zonas de Andalucía oriental seguimos encontrando cuadros sin una protección adecuada frente a sobretensiones transitorias.
En este tipo de entornos, una correcta coordinación entre:
- sobretensiones,
- diferencial,
- y selectividad
puede marcar una diferencia enorme en estabilidad y continuidad de servicio.
Mala selectividad diferencial
Un único disparo acaba dejando sin servicio instalaciones completas cuando las protecciones no están correctamente coordinadas.
Reutilizar protecciones antiguas en cargadores VE
Muchos disparos aparecen simplemente porque:
- el diferencial existente no es compatible,
- o la instalación nunca fue diseñada para ese tipo de carga.
Cuándo merece realmente la pena instalar uno
El diferencial autorrearmable tiene sentido cuando una pérdida prolongada de suministro puede provocar problemas reales.
Viviendas habituales y segundas residencias
Especialmente útiles cuando existen:
- frigoríficos,
- alarmas,
- domótica,
- videovigilancia,
- o conectividad remota.
En viviendas vacías durante varios días, un disparo puntual provocado por humedad o perturbaciones puede dejar completamente desconectados determinados sistemas hasta que alguien acuda físicamente a rearmar la instalación.
Fotovoltaica
Cada vez vemos más instalaciones donde pequeños transitorios o perturbaciones provocan disparos diferenciales esporádicos.
Negocios y cámaras frigoríficas
Aquí la continuidad de servicio resulta especialmente importante.
Un disparo nocturno puede provocar:
- pérdida de producto,
- interrupciones,
- o incidencias operativas importantes.
Automatización y telecomunicaciones
Especialmente interesante en:
- puertas automáticas,
- automatismos,
- servidores,
- o sistemas críticos.
Cuándo NO conviene instalar un diferencial autorrearmable
Un diferencial autorrearmable no es una solución mágica.
No debe utilizarse para:
- ocultar averías,
- evitar diagnósticos,
- ni ignorar problemas persistentes.
Si un diferencial dispara repetidamente, hay que localizar el origen del problema.
Antes de instalar uno conviene revisar:
- aislamiento,
- fugas,
- calidad de tierra,
- impedancia de bucle,
- armónicos,
- y estado general de la instalación.
Especialmente en:
- instalaciones antiguas,
- cuadros deteriorados,
- o sistemas con humedad persistente.
RCBO y protecciones combinadas
Muchos equipos actuales integran:
- protección diferencial,
- y magnetotérmica
en un único dispositivo.
Estos sistemas se conocen como RCBO.
Permiten:
- ahorrar espacio,
- simplificar el cableado,
- y centralizar protecciones.
La parte magnetotérmica protege frente a:
- sobrecargas,
- cortocircuitos,
- y calentamientos.
La parte diferencial protege frente a:
- fugas peligrosas,
- contactos indirectos,
- y derivaciones.
Cómo elegir correctamente un diferencial autorrearmable
La elección correcta depende de:
- intensidad nominal,
- sensibilidad,
- tipo de instalación,
- comportamiento eléctrico,
- y compatibilidad real con los equipos instalados.
Y aquí es importante aclarar algo:
No existe un diferencial universal válido para cualquier instalación.
Fotovoltaica y cargadores VE
En este tipo de instalaciones siempre deben revisarse las especificaciones del fabricante.
Algunos equipos pueden requerir:
- tipos diferenciales concretos,
- inmunización específica,
- o compatibilidad frente a corriente residual continua.
Copiar configuraciones entre instalaciones distintas suele ser un error.

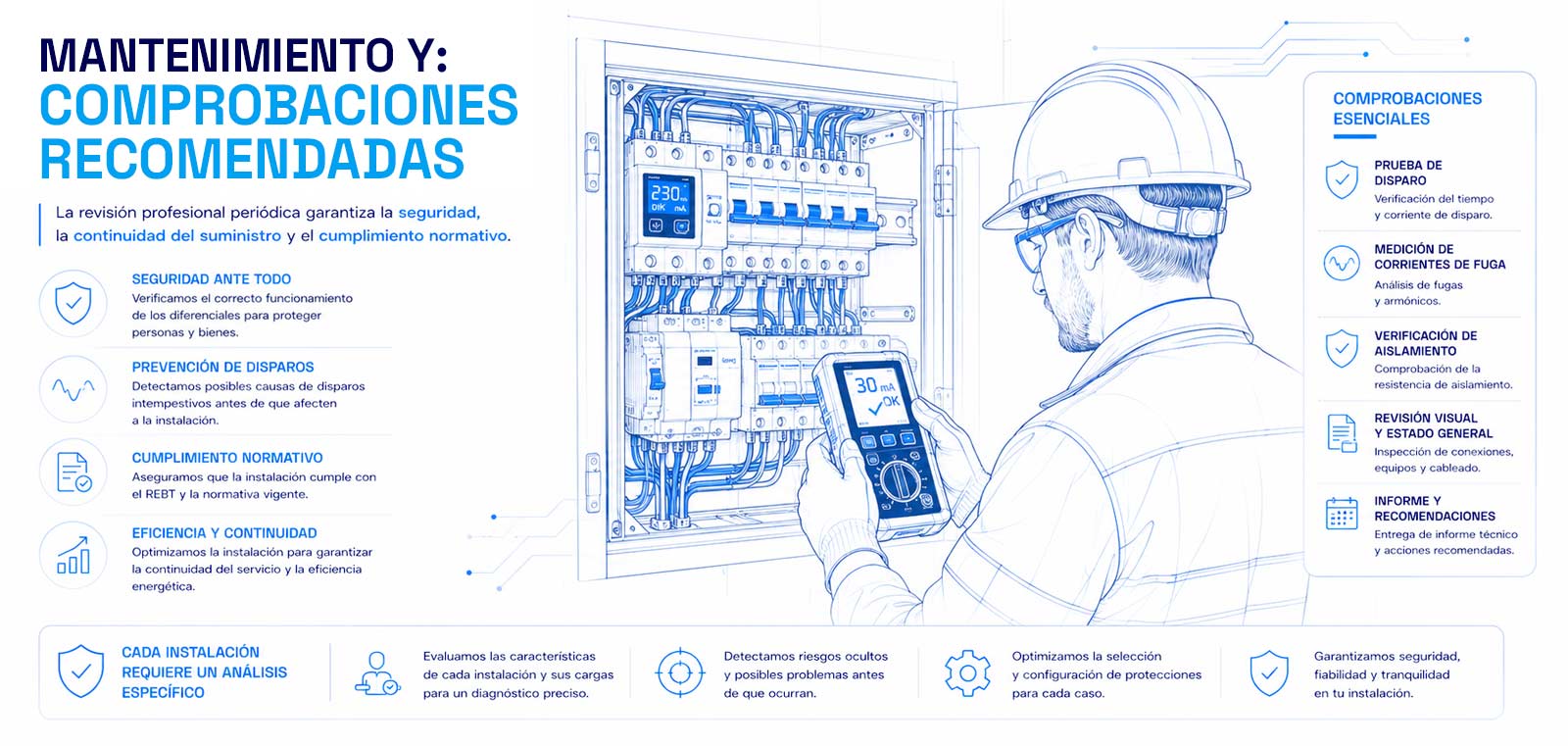

Qué revisar antes de instalarlo
Antes de sustituir un diferencial conviene revisar:
- aislamiento,
- medidas de fuga,
- estado del cuadro,
- calidad de tierra,
- perturbaciones presentes en la red,
- y coordinación con sobretensiones.
Una instalación puede cumplir reglamento y aun así sufrir disparos intempestivos relacionados con electrónica moderna o perturbaciones de red.
Checklist profesional antes de instalar un diferencial autorrearmable
- Espacio disponible en el cuadro.
- Intensidad nominal adecuada.
- Sensibilidad diferencial necesaria.
- Compatibilidad con la instalación.
- Existencia de sobretensiones.
- Estado de tierras y aislamiento.
- Compatibilidad con fotovoltaica o cargadores VE.
- Nivel de perturbaciones presentes.
- Selectividad con otras protecciones.
- Recomendaciones específicas del fabricante.
En muchas ocasiones, el problema no es el diferencial en sí, sino:
- una protección mal seleccionada,
- un cuadro desactualizado,
- o una instalación diseñada para cargas muy distintas a las actuales.
Recomendaciones profesionales antes de instalar uno
- Priorizar soluciones compatibles con el tipo real de instalación.
- Revisar siempre las especificaciones del fabricante en fotovoltaica y cargadores VE.
- Coordinar correctamente sobretensiones, diferencial y selectividad.
- No reutilizar protecciones antiguas sin comprobar compatibilidades.
- Revisar aislamiento y estado general de la instalación antes de instalar cualquier sistema de rearme automático.
Conclusión
El diferencial autorrearmable se ha convertido en una solución cada vez más útil en instalaciones donde la continuidad de servicio y la estabilidad eléctrica son importantes. Su utilidad real no depende únicamente del propio equipo, sino de cómo se integra dentro de la instalación:
- tipo diferencial adecuado,
- coordinación entre protecciones,
- estado general del cuadro,
- calidad del aislamiento,
- y comportamiento eléctrico real de la instalación.
Muchos de los problemas que aparecen actualmente no vienen realmente del diferencial autorrearmable, sino de instalaciones adaptadas durante años a nuevas cargas electrónicas sin actualizar correctamente sus protecciones. Cuando se dimensiona correctamente y se instala sobre una instalación revisada, el diferencial autorrearmable puede aportar:
- mayor estabilidad,
- continuidad de servicio,
- y una gestión mucho más fiable frente a disparos puntuales o transitorios.
En Dielmo trabajamos este tipo de soluciones desde un enfoque profesional y adaptado a cada instalación, priorizando tanto la seguridad eléctrica como la estabilidad real del sistema a largo plazo.
Preguntas frecuentes sobre diferenciales autorrearmables
La humedad puede generar pequeñas derivaciones o aumentar las fugas existentes en determinados circuitos, especialmente en instalaciones antiguas o exteriores.
¿Por qué salta el diferencial cuando llueve?
La humedad puede generar pequeñas derivaciones o aumentar las fugas existentes en determinados circuitos, especialmente en instalaciones antiguas o exteriores.
¿Por qué empezó a saltar tras instalar placas solares?
La incorporación de inversores y electrónica de potencia puede modificar completamente el comportamiento diferencial de la instalación si las protecciones no están correctamente adaptadas.
¿Por qué salta solo cuando no estoy en casa?
En muchas ocasiones los disparos se producen de madrugada o durante periodos de baja actividad, coincidiendo con humedad, pequeños transitorios o determinados ciclos automáticos de equipos conectados.
¿Puede un cargador VE hacer saltar el diferencial?
Sí. Especialmente si la protección no es compatible con la electrónica del sistema de recarga.
¿Qué diferencia hay entre un diferencial tipo AC y uno tipo A?
El tipo A está preparado para trabajar correctamente con corrientes residuales más complejas generadas por equipos electrónicos modernos.
¿Un diferencial autorrearmable evita las averías?
No. Solo rearma automáticamente cuando la instalación vuelve a encontrarse en condiciones seguras.
¿Qué ocurre si existe una fuga permanente?
El sistema bloqueará el rearme para mantener la seguridad de la instalación.
¿Merece la pena instalarlo en una segunda residencia?
Sí. Es uno de los escenarios donde más valor aporta.
¿Puede rearmarse indefinidamente?
No. Los sistemas profesionales limitan el número de intentos de rearme.
¿Conviene instalar sobretensiones junto al diferencial?
En muchas instalaciones actuales sí, especialmente en zonas expuestas a tormentas o perturbaciones frecuentes.
¿Cuánto cuesta instalar un diferencial autorrearmable?
Depende de:
- tipo de diferencial,
- características del cuadro,
- necesidad de sobretensiones,
- compatibilidad con la instalación,
- y estado general del sistema eléctrico.
En muchos casos, el coste real no está solo en el equipo, sino en adaptar correctamente las protecciones para garantizar estabilidad y seguridad.
